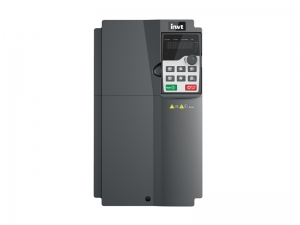

产品名称：IPE300系列工程型变频器

产品型号：

IPE300系列工程型变频器是基于工程应用需求设计开发的一款高性能闭环矢量单传动变频器，基于工业应用环境提升产品可靠性、易用性、可维护性、环境适应性，具有功率密度高、功能丰富、应用配置灵活等优点。

IPE300系列工程型变频器可广泛应用于有色、冶金、造纸、石油、化工、暖通供水、市政、电力、建材、电源等具有高可靠性、高性能要求的设备驱动。

电话咨询：136 8686 3131

在线询盘

产品特点产品特征技术参数常见问题售后服务

1. 宽电压设计

* 宽电压范围设计，满足苛刻的用户电网环境，增强适用性和可靠性。

* AC 3PH 380V AC 380V（-15%）～ 440V（+10%）

* AC 3PH 660V AC 520V（-15%）～ 690V（+10%）

2. 拓展灵活

* 强化拓展性能，支持多张扩展卡同时使用，满足各类工程应用需求

* 选配PG卡采用数字滤波技术，抗干扰能力增强1倍；支持增量式、旋变、正余弦、UVW等多种编码器类型

* 标配MODBUS通讯，支持CAN、CANOPEN、PROFIBUS-DP、PROFINET、Ethernet IP等国际主流通讯拓展

3. 2大硬件升级

* 18.5kw～110kw标配内置直流电抗器

* 1.5kw～37kw标配内置制动单元，45kw-110kw选配内置制动单元

4. 自定义状态字:

* 开放状态字、控制字自定义功能，无缝对接上位机控制系统，提升工作效率，缩短改造替换施工周期。

5. WorkShop上位机软件:

* 支持同时监控多台变频器设备；

* 支持参数批量上传、下载、打印预览及功能码打印和导出；

* 在线示波器支持波形数据保存及回放，方便问题快速定位，提高调试效率；

* 功能码支持组态方式显示，调试方便。

6. 集成恒压供水控制功能

7. 节能运行

* 集成节能控制算法，进一步降低电机损耗，提高风机泵类负载电机的运行效率，节约能源。

8. 启动平滑

* 低频低转矩启动，实现平滑启动过度，避免发生低频喘振、水锤效应，减少设备损耗，延长设备使用寿命。

功能描述		规格指标
技术控制性能	输入电压（V）	AC 3PH 380V（-15%）~440V（+10%）额定电压：380V
	输入电压（V）	AC 3PH 520V（-15%）~690V（+10%）额定电压：660V
	输出频率（Hz）	0~400Hz
	载波频率（kHz）	1.0～15kHZ
	控制方式	空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式
	电机类型	异步电机、永磁同步电机
	调速比	1：200（无PG矢量控制）
	调速比	1：1000（有PG矢量控制）
	速度控制精度	±0.2%（无PG矢量控制），
	速度控制精度	±0.02%（有PG矢量控制）
	速度波动	± 0.3%（无PG矢量控制）
	速度波动	±0.02%（有PG矢量控制）
	转矩响应	<20ms（无PG矢量控制）
	转矩响应	<10ms（有PG矢量控制）
	转矩控制精度	± 10%（无PG矢量控制）
	转矩控制精度	± 5%（有PG矢量控制）
	起动转矩	0.25Hz/150%（异步电机无PG矢量控制）
		2.5 Hz/150%（同步电机无PG矢量控制）
		0Hz/200%（有PG矢量控制）
	过载能力	轻过载应用：在温度40℃时，每5分钟允许过载1分钟，过载电流为110%Ild。
	过载能力	重过载应用在温度40℃时，每5分钟允许过载1分钟，过载电流为150%Ihd。
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS-DP通讯设定、PROFINET通讯设定、ETHERCAT通讯设定等
	频率设定方式	实现设定的组合和设定通道的切换
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	专用功能	主从控制、简易供水、自定义编程、电机温度保护等过程控制专用功能
	保护功能	对地短路、相间短路、过流、过压、欠压、过温、输入缺相、过载、过热、输出缺相、通讯故障、失速、编码器故障等30多种保护功能
外围接口	模拟输入	2路，AI1：0~10V/0~20mA， AI2：-10~10V
	模拟输入	分辨率：不大于20mV
	模拟输出	1路，AO1：0~10V /0~20mA
	数字输入	4路普通输入，最大频率1kHz，直流内部阻抗：10kΩ，交流内部阻抗：40kΩ
	数字输入	2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能
	数字输出	1路高速脉冲输出，最大频率50kHz
	数字输出	1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出
		RO1A常开，RO1B常闭，RO1C公共端
		RO2A常开，RO2B常闭，RO2C公共端
		触点容量：3A/AC250V，1A/DC30V
	扩展接口	三个扩展接口：SLOT1、SLOT2、SLOT3
	扩展接口	可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
其它	安装方式	支持壁挂式、法兰式、落地式安装三种方式
	制动单元	380V 37kW（含）以下标配内置，45～110kW选配内置，132kW（含）以上及660V全功率选配外置
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	污染等级	3级
	冷却方式	强制风冷

功能描述		规格指标
技术控制性能	输入电压（V）	AC 3PH 380V（-15%）~440V（+10%）额定电压：380V
	输入电压（V）	AC 3PH 520V（-15%）~690V（+10%）额定电压：660V
	输出频率（Hz）	0~400Hz
	载波频率（kHz）	1.0～15kHZ
	控制方式	空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式
	电机类型	异步电机、永磁同步电机
	调速比	1：200（无PG矢量控制）
	调速比	1：1000（有PG矢量控制）
	速度控制精度	±0.2%（无PG矢量控制），
	速度控制精度	±0.02%（有PG矢量控制）
	速度波动	± 0.3%（无PG矢量控制）
	速度波动	±0.02%（有PG矢量控制）
	转矩响应	<20ms（无PG矢量控制）
	转矩响应	<10ms（有PG矢量控制）
	转矩控制精度	± 10%（无PG矢量控制）
	转矩控制精度	± 5%（有PG矢量控制）
	起动转矩	0.25Hz/150%（异步电机无PG矢量控制）
		2.5 Hz/150%（同步电机无PG矢量控制）
		0Hz/200%（有PG矢量控制）
	过载能力	轻过载应用：在温度40℃时，每5分钟允许过载1分钟，过载电流为110%Ild。
	过载能力	重过载应用在温度40℃时，每5分钟允许过载1分钟，过载电流为150%Ihd。
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS-DP通讯设定、PROFINET通讯设定、ETHERCAT通讯设定等
	频率设定方式	实现设定的组合和设定通道的切换
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	专用功能	主从控制、简易供水、自定义编程、电机温度保护等过程控制专用功能
	保护功能	对地短路、相间短路、过流、过压、欠压、过温、输入缺相、过载、过热、输出缺相、通讯故障、失速、编码器故障等30多种保护功能
外围接口	模拟输入	2路，AI1：0~10V/0~20mA， AI2：-10~10V
	模拟输入	分辨率：不大于20mV
	模拟输出	1路，AO1：0~10V /0~20mA
	数字输入	4路普通输入，最大频率1kHz，直流内部阻抗：10kΩ，交流内部阻抗：40kΩ
	数字输入	2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能
	数字输出	1路高速脉冲输出，最大频率50kHz
	数字输出	1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出
		RO1A常开，RO1B常闭，RO1C公共端
		RO2A常开，RO2B常闭，RO2C公共端
		触点容量：3A/AC250V，1A/DC30V
	扩展接口	三个扩展接口：SLOT1、SLOT2、SLOT3
	扩展接口	可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
其它	安装方式	支持壁挂式、法兰式、落地式安装三种方式
	制动单元	380V 37kW（含）以下标配内置，45～110kW选配内置，132kW（含）以上及660V全功率选配外置
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	污染等级	3级
	冷却方式	强制风冷
