Goodrive35变频器源自新一代GD300变频器,具有高控制精度、高启动转矩、高调速比及快速响应的闭环控制性能,还具有具有主轴定位、简易伺服功能,控制精度达到1个脉冲,在部分场合可替代伺服驱动器,为客户实现成本最优化。
适用于机床、纺织机械、包装机械、造纸、张力控制等行业,以及需要高性能闭环矢量控制的其他工业应用场合。
Goodrive300是新系列高性能矢量变频器,可广泛应用于异步电机和永磁同步电机的调速控制。产品依托TI 32位DSP,采用矢量控制算法,实现高性能、高精度的电机驱动控制,强化了客户易用性和行业专业化的设计,功能更优化,应用更灵活,性能更稳定。
适用场合:永磁同步电机、机床、纺织机械、橡塑机械、起重、油田、印刷包装、空压机等行业。
系统控制:
● 采用稳定可靠的西门子PLC模块,A、B两侧分开独立控制;A、B两面各自独立传动控制,可分面运行;
WS900智能一体化喷水织机电控系统是英威腾为了满足织造行业市场与用户需求,以提高智能化、一体化水平为出发点,集织机控制器、储纬器花型控制、电子卷取、电子送经、主轴变频驱动于一体推出的全新模块化设计、高性价比的高速喷水织机电控系统整体解决方案。
为织造用户定制开发,源于英威腾领先的伺服平台,标配直驱交流永磁电机,大幅提高电机效率,提高启动力矩,减少机械配件,降低传动损耗,完美适用喷水、喷气织机使用环境,降低维护成本,节约电能。

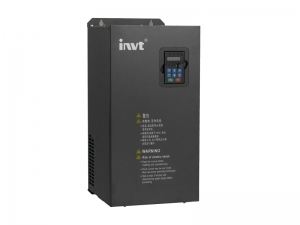

Goodrive300是新系列高性能矢量变频器,可广泛应用于异步电机和永磁同步电机的调速控制。产品依托TI 32位DSP,采用矢量控制算法,实现高性能、高精度的电机驱动控制,强化了客户易用性和行业专业化的设计,功能更优化,应用更灵活,性能更稳定。
适用场合:永磁同步电机、机床、纺织机械、橡塑机械、起重、油田、印刷包装、空压机等行业。
● 适用范围广
适用异步电机和永磁同步电机的矢量控制,有效减少用户库存,无需考虑电机类型兼容问题,不再需要为不同的电机分别备不同变频器的库存;
● 性能优异
良好的控制性能:1:200的调速比(SVC)、0.25Hz/150%的启动转矩、多种制动模式,无需制动电阻就可以实现的快速磁通制动模式;
● 环境适应性强
紧凑型结构设计、独立风道设计、多种安装方式,大幅度提升的功率密度,有效缩小用户安装体积要求,满足苛刻的用户安装条件;
全独立风道设计,有效提升变频器的防护效果,适应各种复杂的用户现场环境;
兼容底板安装和法兰安装两种安装模式,适应不同的用户需求;
● 功能丰富
两套电机参数、V•F分离设置、虚拟端子功能、转速追踪、继电器延时输出等 ;
两套电机参数,满足客户不同电机共用一台变频器,有效降低客户设备投入;
V•F分离功能,满足各种变频电源客户需求,实现V/F曲线的灵活设置;
● 可靠性高
引入了热仿真技术,全部机型都进行了热力学仿真,有效规划整机的散热,提升产品可靠性;
全系列产品内置C3级别滤波器,有效消除变频器对外界干扰,提升了产品的兼容性;
所有产品全部经过了高温、低温、低气压、振动等复杂的产品验证,从源头确保了产品的可靠性;
产品全部通过CE认证、德国TUV-SUD的产品认证,同时加贴TUV-mark和CE认证标识,产品达到了欧洲最苛刻的产品技术标准要求;
强大的硬件配置:宽电压范围输入、支持直流输入、共直流母线设计、内置制动单元(30kW以下)、可外引的高性能LED键盘、数量众多的I/O端子、标配C3滤波器等。
● 多种选配件
可选多种通信扩展卡、高性能LCD液晶键盘、滤波器、辅助电源、制动单元、能量回馈单元和电抗器等选配件进行功能扩展。
功能描述
|
规格指标
|
|
功率输入
|
输入电压(V)
|
AC 3PH 380V(-15%)~440V(+10%) 默认380V
|
输入频率(Hz)
|
50Hz或60Hz,允许范围47~63Hz
|
|
功率输出
|
输出电压(V)
|
0~输入电压
|
输出频率(Hz)
|
0~400Hz
|
|
技术控制性能
|
控制方式
|
无PG矢量控制模式,空间电压矢量控制模式
|
电机类型
|
异步电机
|
|
调速比
|
异步机1:100(SVC)
|
|
速度控制精度
|
±0.2%(无PG矢量控制)
|
|
速度波动
|
± 0.3%(无PG矢量控制)
|
|
转矩响应
|
<20ms(无PG矢量控制)
|
|
转矩控制精度
|
10%(无PG矢量控制)
|
|
起动转矩
|
异步机:0.5Hz/150%(无PG矢量控制)
|
|
过载能力
|
150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒(G型机)
|
|
运行控制性能
|
频率设定方式
|
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。
|
实现设定的组合和设定通道的切换。
|
||
自动电压调整功能
|
当电网电压变化时,能自动保持输出电压恒定
|
|
故障保护功能
|
提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能
|
|
转速追踪再起动功能
|
实现对旋转中的电机的无冲击平滑起动
|
|
注意:4kW(含)以上具有该功能。
|
||
外围接口
|
端子模拟量输入分辩率
|
不大于20mV
|
端子开关量输入分辩率
|
不大于2ms
|
|
模拟输入
|
1路(AI2)0~10V/0~20mA,1路(AI3)-10~10V
|
|
模拟输出
|
2路(AO1、AO2)0~10V /0~20mA
|
|
数字输入
|
8路普通输入,最大频率1kHz
|
|
1路高速输入,最大频率50kHz
|
||
数字输出
|
1路高速脉冲输出,最大频率50kHz
|
|
1路Y端子开路集电极输出
|
||
继电器输出
|
两路可编程继电器输出
|
|
RO1A常开,RO1B常闭,RO1C公共端
|
||
RO2A常开,RO2B常闭,RO2C公共端
|
||
触点容量:3A/AC250V,1A/DC30V
|
||
其它
|
安装方式
|
支持壁挂式、落地式、法兰式安装三种方式
|
运行环境温度
|
-10~50℃,40℃以上降额使用
|
|
防护等级
|
IP20
|
|
冷却方式
|
强制风冷
|
|
制动单元
|
30kW(含)以下内置,其他选配外置
|
|
EMC滤波器
|
选配内置C3滤波器:满足IEC61800-3 C3等级要求
|
|
选配外置滤波器:满足IEC61800-3 C2等级要求
|
功能描述
|
规格指标
|
|
功率输入
|
输入电压(V)
|
AC 3PH 380V(-15%)~440V(+10%) 默认380V
|
输入频率(Hz)
|
50Hz或60Hz,允许范围47~63Hz
|
|
功率输出
|
输出电压(V)
|
0~输入电压
|
输出频率(Hz)
|
0~400Hz
|
|
技术控制性能
|
控制方式
|
无PG矢量控制模式,空间电压矢量控制模式
|
电机类型
|
异步电机
|
|
调速比
|
异步机1:100(SVC)
|
|
速度控制精度
|
±0.2%(无PG矢量控制)
|
|
速度波动
|
± 0.3%(无PG矢量控制)
|
|
转矩响应
|
<20ms(无PG矢量控制)
|
|
转矩控制精度
|
10%(无PG矢量控制)
|
|
起动转矩
|
异步机:0.5Hz/150%(无PG矢量控制)
|
|
过载能力
|
150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒(G型机)
|
|
运行控制性能
|
频率设定方式
|
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。
|
实现设定的组合和设定通道的切换。
|
||
自动电压调整功能
|
当电网电压变化时,能自动保持输出电压恒定
|
|
故障保护功能
|
提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能
|
|
转速追踪再起动功能
|
实现对旋转中的电机的无冲击平滑起动
|
|
注意:4kW(含)以上具有该功能。
|
||
外围接口
|
端子模拟量输入分辩率
|
不大于20mV
|
端子开关量输入分辩率
|
不大于2ms
|
|
模拟输入
|
1路(AI2)0~10V/0~20mA,1路(AI3)-10~10V
|
|
模拟输出
|
2路(AO1、AO2)0~10V /0~20mA
|
|
数字输入
|
8路普通输入,最大频率1kHz
|
|
1路高速输入,最大频率50kHz
|
||
数字输出
|
1路高速脉冲输出,最大频率50kHz
|
|
1路Y端子开路集电极输出
|
||
继电器输出
|
两路可编程继电器输出
|
|
RO1A常开,RO1B常闭,RO1C公共端
|
||
RO2A常开,RO2B常闭,RO2C公共端
|
||
触点容量:3A/AC250V,1A/DC30V
|
||
其它
|
安装方式
|
支持壁挂式、落地式、法兰式安装三种方式
|
运行环境温度
|
-10~50℃,40℃以上降额使用
|
|
防护等级
|
IP20
|
|
冷却方式
|
强制风冷
|
|
制动单元
|
30kW(含)以下内置,其他选配外置
|
|
EMC滤波器
|
选配内置C3滤波器:满足IEC61800-3 C3等级要求
|
|
选配外置滤波器:满足IEC61800-3 C2等级要求
|
