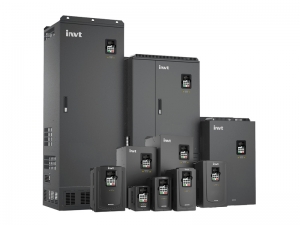

产品名称：Goodrive300 EPS专用变频器

产品型号：

GD300 EPS专用变频器是基于英威腾高性能矢量变频器GD300硬件平台定制开发的、具有市电同步功能，广泛应用于EPS电源、岸电电源、消防应急电源及地铁、机场、医院、大型商场等市政公共设施电源系统的专用变频器。

电话咨询：136 8686 3131

在线询盘

产品特点产品特征技术参数常见问题售后服务

● 市电同步锁相控制

通过市电同步端子卡对输入电压进行跟踪检测，并使本机输出电压随时与电网保持一致，可通过功能码查看变频器输入电源正负序状态；

● 输出移相控制

可通过检测变压器输出端电压相位，自动补偿因变压器造成的相移，也可通过功能码手动设置补偿角度来进行补偿；

● 输出电压闭环反馈控制

对EPS输出电压进行闭环反馈控制，提高输出电压的控制精度；

● V/F分离控制

可实现V/F分离控制改变V/F特性曲线；

● 快速输出

输出频率可瞬间加速到给定频率；

● 可驱动各类电机

包括永磁同步电机、高速主轴电机、直驱电机和异步电机。

规格		规格指标
功率输入	额定输入电压(V)	允许输入交流工作电压范围：3相380V(-15%)～440V(+10%)，电压失衡率<3%；支持直流输入
	额定输入电流(A)	见额定参数
	额定输入频率(Hz)	50Hz或60Hz，允许范围47～63Hz
	额定输入效率(%)	≥93%
功率	额定输出电压(V)	等于输入电压，误差小于5%
	额定输出电流(A)	见额定参数
	额定输出功率(kW)	见额定参数
	额定输出频率(Hz)	50Hz/60Hz，波动范围：<±0.5%
运行控制性能	控制方式	V/F，开环矢量，V/F分离
	锁相模式	开环锁相模，闭环锁相模式
	载波频率	1.0~15.0kHz 变频器出厂时，厂家已经对载波频率进行了合理的设置。一般情况下，用户无须对该参数进行更改。用户使用超过缺省载波频率时，需降额使用，每增加1kHz载频，降额20%
	变频器故障自动复位	支持故障自动复位，并可设置故障自动复位次数，及故障自动复位间隔时间
保护功能	电机过载保护	软件功能码设定
	变频器过载保护	G型机：150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 P型机：120%额定电流1分钟
	过压保护	直流母线800V过压
	欠压保护	直流母线350V欠压（第一欠压点），支持欠压预警输出（继电器端子输出）支持第二欠压点保护（缺省值250V）
	输入输出缺相保护	变频器主回路输入输出缺相保护（可选）
	相位检测保护	市电同步卡检测信号，输入缺相（UIPL）、输出缺相（UoPL）、输入反序（UIPE）、输出反序（UoPE）保护
端子功能	模拟输入	1路0~10V或0~20mA输入
	模拟输出	1路0~10V或0~20mA输出
	数字输入	6路普通输入，最小频率1kHz，最大频率50kHz
	继电器输出	两路可编程继电器输出；（锁相成功信号输出）
	市电检测输入	R、S、T三相，检测市电相位，线电压瞬时值
	输出电压反馈	U、V、W三相，输出电压值反馈，检测反馈电压相位
其它	安装方式	支持壁挂式、落地式、法兰式安装三种方式
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	正弦滤波器	加正弦滤波器（用户自行选购），满足照明负载需求

额定参数：

型号	恒转矩			变转矩
型号	输出功率 (kW)	输入电流 (A)	输出电流 (A)	输出功率 (kW)	输入电流 (A)	输出电流 (A)
GD300-004G/5R5P-4-EP	4	13.5	9.5	5.5	19.5	14
GD300-5R5G/7R5P-4-EP	5.5	19.5	14	7.5	25	18.5
GD300-7R5G/011P-4-EP	7.5	25	18.5	11	32	25
GD300-011G/015P-4-EP	11	32	25	15	40	32
GD300-015G/018P-4-EP	15	40	32	18.5	47	38
GD300-018G/022P-4-EP	18.5	47	38	22	56	45
GD300-022G/030P-4-EP	22	56	45	30	70	60
GD300-030G/037P-4-EP	30	70	60	37	80	75
GD300-037G/045P-4-EP	37	80	75	45	94	92
GD300-045G/055P-4-EP	45	94	92	55	128	115
GD300-055G/075P-4-EP	55	128	115	75	160	150
GD300-075G/090P-4-EP	75	160	150	90	190	180
GD300-090G/110P-4-EP	90	190	180	110	225	215
GD300-110G/132P-4-EP	110	225	215	132	265	260
GD300-132G/160P-4-EP	132	265	260	160	310	305
GD300-160G/200P-4-EP	160	310	305	200	385	380
GD300-200G/220P-4-EP	200	385	380	220	430	425
GD300-220G/250P-4-EP	220	430	425	250	485	480
GD300-250G/280P-4-EP	250	485	480	280	545	530
GD300-280G/315P-4-EP	280	545	530	315	610	600
GD300-315G/350P-4-EP	315	610	600	350	625	650
GD300-350G/400P-4-EP	350	625	650	400	715	720
GD300-400G-4-EP	400	715	720
GD300-500G-4-EP	500	890	860

规格		规格指标
功率输入	额定输入电压(V)	允许输入交流工作电压范围：3相380V(-15%)～440V(+10%)，电压失衡率<3%；支持直流输入
	额定输入电流(A)	见额定参数
	额定输入频率(Hz)	50Hz或60Hz，允许范围47～63Hz
	额定输入效率(%)	≥93%
功率	额定输出电压(V)	等于输入电压，误差小于5%
	额定输出电流(A)	见额定参数
	额定输出功率(kW)	见额定参数
	额定输出频率(Hz)	50Hz/60Hz，波动范围：<±0.5%
运行控制性能	控制方式	V/F，开环矢量，V/F分离
	锁相模式	开环锁相模，闭环锁相模式
	载波频率	1.0~15.0kHz 变频器出厂时，厂家已经对载波频率进行了合理的设置。一般情况下，用户无须对该参数进行更改。用户使用超过缺省载波频率时，需降额使用，每增加1kHz载频，降额20%
	变频器故障自动复位	支持故障自动复位，并可设置故障自动复位次数，及故障自动复位间隔时间
保护功能	电机过载保护	软件功能码设定
	变频器过载保护	G型机：150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 P型机：120%额定电流1分钟
	过压保护	直流母线800V过压
	欠压保护	直流母线350V欠压（第一欠压点），支持欠压预警输出（继电器端子输出）支持第二欠压点保护（缺省值250V）
	输入输出缺相保护	变频器主回路输入输出缺相保护（可选）
	相位检测保护	市电同步卡检测信号，输入缺相（UIPL）、输出缺相（UoPL）、输入反序（UIPE）、输出反序（UoPE）保护
端子功能	模拟输入	1路0~10V或0~20mA输入
	模拟输出	1路0~10V或0~20mA输出
	数字输入	6路普通输入，最小频率1kHz，最大频率50kHz
	继电器输出	两路可编程继电器输出；（锁相成功信号输出）
	市电检测输入	R、S、T三相，检测市电相位，线电压瞬时值
	输出电压反馈	U、V、W三相，输出电压值反馈，检测反馈电压相位
其它	安装方式	支持壁挂式、落地式、法兰式安装三种方式
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	正弦滤波器	加正弦滤波器（用户自行选购），满足照明负载需求

额定参数：

型号	恒转矩			变转矩
型号	输出功率 (kW)	输入电流 (A)	输出电流 (A)	输出功率 (kW)	输入电流 (A)	输出电流 (A)
GD300-004G/5R5P-4-EP	4	13.5	9.5	5.5	19.5	14
GD300-5R5G/7R5P-4-EP	5.5	19.5	14	7.5	25	18.5
GD300-7R5G/011P-4-EP	7.5	25	18.5	11	32	25
GD300-011G/015P-4-EP	11	32	25	15	40	32
GD300-015G/018P-4-EP	15	40	32	18.5	47	38
GD300-018G/022P-4-EP	18.5	47	38	22	56	45
GD300-022G/030P-4-EP	22	56	45	30	70	60
GD300-030G/037P-4-EP	30	70	60	37	80	75
GD300-037G/045P-4-EP	37	80	75	45	94	92
GD300-045G/055P-4-EP	45	94	92	55	128	115
GD300-055G/075P-4-EP	55	128	115	75	160	150
GD300-075G/090P-4-EP	75	160	150	90	190	180
GD300-090G/110P-4-EP	90	190	180	110	225	215
GD300-110G/132P-4-EP	110	225	215	132	265	260
GD300-132G/160P-4-EP	132	265	260	160	310	305
GD300-160G/200P-4-EP	160	310	305	200	385	380
GD300-200G/220P-4-EP	200	385	380	220	430	425
GD300-220G/250P-4-EP	220	430	425	250	485	480
GD300-250G/280P-4-EP	250	485	480	280	545	530
GD300-280G/315P-4-EP	280	545	530	315	610	600
GD300-315G/350P-4-EP	315	610	600	350	625	650
GD300-350G/400P-4-EP	350	625	650	400	715	720
GD300-400G-4-EP	400	715	720
GD300-500G-4-EP	500	890	860
