高压变频器

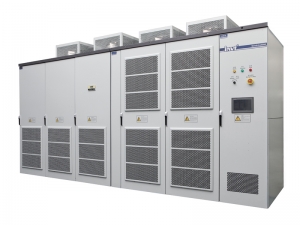

产品名称：Goodrive5000系列高压矢量变频器

产品型号：

Goodrive5000系列矢量高压变频器是深圳市英威腾电气股份有限公司自主研发、设计、生产的第二代高压变频调速装置，系统采用了主流的功率单元串联技术，以DSP+ARM+FPGA三核处理器为控制核心，集成了当前先进的电机矢量控制算法，具有控制精度高，响应速度快，低频大转矩等特点，十分适用于高压异步电机和同步电机节能调速以及工艺改善，已经广泛应用于风机、泵、压缩机、皮带机、提升机等负载。

电话咨询：136 8686 3131

在线询盘

产品特点产品特征技术参数常见问题售后服务

● 三种电机控制技术

● 驱动两种电机

● 四象限驱动技术(四象限变频器)

功率单元使用IGBT进行整流，实现能量双向流动，节能环保；

具有100%全功率的能量回馈能力；

● LVRT低电压穿越技术

宽范围电压抗扰能力：系统具有AVR(电压自动调节)功能，满足严苛的电网环境；

85%-110% 满载输出

65%-85% 降额输出

110%-120% 降额输出

瞬停不停：用户高压母线在允许时间(0~5s)内掉电,系统不停机,电压恢复时0.1～1s内可实现自启动至设定值；

● 全频段转速追踪

在未知电机运行状态的情况下启动变频器，系统能精准追踪电机当前的转速与方向，并控制输出相匹配的电压，实现飞车启动，减小对电网的冲击；

● 优异的低频控制技术

先进的死区补偿技术，低频波形好；优化的低频抑制震荡算法，不会引起电机共振。

● 双频制动技术

通过在输出电压上叠加反向的高频分量，产生强大的制动力矩，大幅减少电机减速时间，适用于对负载制动要求较高的工艺场合；

● 单元旁路技术

同级旁路：当某个单元失效后，系统自动旁路每相对应单元，适用于可降额运行的场合；

中性点偏移旁路：只旁路失效单元，电压输出能力高，现场适应能力强，适用于比较极端的情况；

● 丰富的总线接口

提供丰富的现场总线协议以及选配卡，方便与用户的DCS系统相连，实现设备集中化监控和管理；

● 物联网监控方案

远程参数设置，故障分析，维护管理；

支持GPRS定位及语音视频；

高并发服务器架构设计；

数据采集灵活性高，多样化终端设备接入；

项目		两象限							四象限
输入	电压等级	AC 3PH							AC 3PH
		3kV	6kV	4.16kV	6kV	6.6kV	10kV	11kV	6kV	10kV
	电压波动范围	-15%~+10%
	电压频率	50/60Hz；±5%
	功率因素	≧0.97（满载时）
	系统效率	≧96%（满载时）
	电流谐波	≦4%			≦2%				≦4%
输出	电压范围	0~额定输入电压
	频率范围	0~120Hz(可定制)
	电流谐波	≦4%			≦2%				≦4%
控制性能	控制方式	矢量化V/F控制；无PG矢量控制(SVC)；有PG矢量控制(VC)
	调速比	1:50（VF）；1:100（SVC）；1:200（VC）
	速度控制精度	±1%（VF）；±0.4%（SVC）；±0.2%（VC）
	转矩响应时间	＜200ms（SVC）；＜100ms（VC）
	启动转矩	0.5Hz 150%额定转矩(SVC)；0Hz 180%额定转矩(VC)
	过载能力	120%：120s；150%：5s；200%：立即保护
	加减速时间	0-3600s(可定制)
	回馈控制方式	无							同步整流控制技术
	回馈能力	无							100%，即变频器的最大回馈功率与最大输出功率相同
用户端子	开关量输入	8路数字量输入（可扩展，可编程）
	开关量输出	8路继电器输出（可扩展，可编程）
	模拟量输入	3路：AI1、AI2：0~10V/0~20mA；AI3：-10V~10V
	模拟量输出	4路：AO1、AO2、AO3、AO4：0~10V/0~20mA
	高速脉冲输入	1路：输入范围：0~50kHz
	高速脉冲输出	1路：输出范围：0~50kHz
保护功能	系统保护	过流、过压、欠压、电机过载、变频器过载、缺相，过热、温控仪故障、门禁故障、通讯故障等
	单元保护	欠压、过压、电源、过热、输入缺相、VCE故障、电源故障、通讯故障、旁路失败等
人机界面	触摸屏
通讯方式	支持Ｍodbus协议(提供标准RS485接口)，Profibus和以太网方式可选配
安装方式	机柜安装
防护等级	IP30
噪音等级	≤75dB
进出线方式	下进下出，其他方式选配
冷却方式	强制风冷
控制电源	AC 380V±10%
MTBF	50000h
环境温度	-5℃~+40℃, 40℃以上可降额使用，最高运行温度50℃；每升高1℃，降额容量1.5%。温度60℃空载运行
环境湿度	5%~95%，无凝露
海拔高度	1000m以下，超过1000m需降额使用，每升高100m，降额容量的1%
存储环境	应存放于无尘、无阳光直射、无可燃或腐蚀性气体、无油污、无水蒸气和振动的场合
振动幅度	0.59g以下

项目		两象限							四象限
输入	电压等级	AC 3PH							AC 3PH
		3kV	6kV	4.16kV	6kV	6.6kV	10kV	11kV	6kV	10kV
	电压波动范围	-15%~+10%
	电压频率	50/60Hz；±5%
	功率因素	≧0.97（满载时）
	系统效率	≧96%（满载时）
	电流谐波	≦4%			≦2%				≦4%
输出	电压范围	0~额定输入电压
	频率范围	0~120Hz(可定制)
	电流谐波	≦4%			≦2%				≦4%
控制性能	控制方式	矢量化V/F控制；无PG矢量控制(SVC)；有PG矢量控制(VC)
	调速比	1:50（VF）；1:100（SVC）；1:200（VC）
	速度控制精度	±1%（VF）；±0.4%（SVC）；±0.2%（VC）
	转矩响应时间	＜200ms（SVC）；＜100ms（VC）
	启动转矩	0.5Hz 150%额定转矩(SVC)；0Hz 180%额定转矩(VC)
	过载能力	120%：120s；150%：5s；200%：立即保护
	加减速时间	0-3600s(可定制)
	回馈控制方式	无							同步整流控制技术
	回馈能力	无							100%，即变频器的最大回馈功率与最大输出功率相同
用户端子	开关量输入	8路数字量输入（可扩展，可编程）
	开关量输出	8路继电器输出（可扩展，可编程）
	模拟量输入	3路：AI1、AI2：0~10V/0~20mA；AI3：-10V~10V
	模拟量输出	4路：AO1、AO2、AO3、AO4：0~10V/0~20mA
	高速脉冲输入	1路：输入范围：0~50kHz
	高速脉冲输出	1路：输出范围：0~50kHz
保护功能	系统保护	过流、过压、欠压、电机过载、变频器过载、缺相，过热、温控仪故障、门禁故障、通讯故障等
	单元保护	欠压、过压、电源、过热、输入缺相、VCE故障、电源故障、通讯故障、旁路失败等
人机界面	触摸屏
通讯方式	支持Ｍodbus协议(提供标准RS485接口)，Profibus和以太网方式可选配
安装方式	机柜安装
防护等级	IP30
噪音等级	≤75dB
进出线方式	下进下出，其他方式选配
冷却方式	强制风冷
控制电源	AC 380V±10%
MTBF	50000h
环境温度	-5℃~+40℃, 40℃以上可降额使用，最高运行温度50℃；每升高1℃，降额容量1.5%。温度60℃空载运行
环境湿度	5%~95%，无凝露
海拔高度	1000m以下，超过1000m需降额使用，每升高100m，降额容量的1%
存储环境	应存放于无尘、无阳光直射、无可燃或腐蚀性气体、无油污、无水蒸气和振动的场合
振动幅度	0.59g以下
