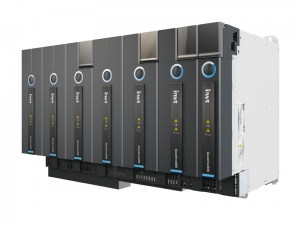

产品名称：Goodrive600系列高性能多传动变频器

产品型号：

Goodrive600系列变频器高性能多传动变频器是由整流单元和多个逆变单元构成的共直流母线驱动系统，可实现多点驱动。
Goodrive600系列变频器实现了同步电机驱动与异步电机驱动的一体化，集成转矩控制、速度控制和位置控制，是具有优异控制性能的驱动器。产品采用技术领先的矢量控制技术和最新的电机控制专用数字处理器，同时强化产品的可靠性和环境的适应性以及客户化和行业化的设计，功率密度高、通讯组网灵活、可拓展性强，功能更优化，应用更灵活。
应用场合：金属加工、印刷包装、纺织机械、纸巾机械、小型造纸等多电机传动单台设备/多台设备组成的连续生产线配套。

电话咨询：136 8686 3131

在线询盘

产品特点产品特征技术参数常见问题售后服务

1. 等高等深书本型模块设计，多台并排紧凑安装，柜体空间节省30～60%。

2. 共直流母线方案实现能量内部流动，提升系统电能效率，实现5～30%节能。

3. 快速集成:

* 快速搭接DC母排设计，快捷并机操作，节省配线工时和成本。

* 选配DC外引端子，解决分层安装难题，实现柜体空间最大化利用。

4. 扩展灵活:

* 标配2个扩展接口，支持通讯卡、PG卡、I/O卡、PLC卡扩展，满足各类应用需求。

* PG卡采用数字滤波技术，抗干扰能力增强1倍以上；支持增量式、旋变等多种编码器类型。

5. 无缝集成自动化控制系统:

* 标配Modbus/CANopen现场总线组网

* 选配Profibus-DP现场总线组网

* 选配Profinet/EtherCAT工业以太网组网

* 选配Profibus-DP/CANopen网桥组网

* 选配Profinet/CANopen网桥组网

* 选配EtherCAT/CANopen网桥组网

功能描述		规格指标
输出频率（Hz）	0~400Hz
载波频率（kHz）	1.0～15kHZ
控制方式	空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式
电机类型	异步电机、永磁同步电机
调速比	1：200（无PG矢量控制）
调速比	1：1000（有PG矢量控制）
速度控制精度	±0.2%（无PG矢量控制），
速度控制精度	±0.02%（有PG矢量控制）
速度波动	± 0.3%（无PG矢量控制）
速度波动	±0.02%（有PG矢量控制）
转矩响应	<20ms（无PG矢量控制）
转矩响应	<10ms（有PG矢量控制）
转矩控制精度	± 10%（无PG矢量控制）
转矩控制精度	± 5%（有PG矢量控制）
起动转矩	0.25Hz/150%（异步电机无PG矢量控制）
	2.5 Hz/150%（同步电机无PG矢量控制）
	0Hz/200%（有PG矢量控制）
过载能力	150%过载1分钟，每5分钟允许过载1分钟。
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS-DP通讯设定、PROFINET通讯设定、ETHERCAT通讯设定等
	频率设定方式	实现设定的组合和设定通道的切换
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	转速追踪功能	实现对旋转中的电机的无冲击平滑启动
	保护功能	对地短路、相间短路、过流、过压、欠压、过温、输入缺相、过载、过热、输出缺相、通讯故障、失速、编码器故障等30多种保护功能
外围接口	模拟输入	2路，AI1：0~10V/0~20mA， AI2：-10~10V
	模拟输入	分辨率：不大于20mV
	模拟输出	1路，AO1：0~10V /0~20mA
	数字输入	4路普通输入，最大频率1kHz，直流内部阻抗：3.3kΩ
	1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出
		RO1A常开，RO1B常闭，RO1C公共端
		RO2A常开，RO2B常闭，RO2C公共端
		触点容量：3A/AC250V，1A/DC30V
	通讯接口	1路RS485通讯接口，支持Modbus通讯协议 1路CAN通讯接口，用于同步控制
	扩展接口	2个扩展接口：SLOT1、SLOT2
	扩展接口	可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
其它	安装方式	支持壁挂式、法兰式、落地式安装三种方式
	制动单元	380V 37kW（含）以下标配内置，45～110kW选配内置，132kW（含）以上及660V全功率选配外置
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	污染等级	2级
	冷却方式	强制风冷

功能描述		规格指标
输出频率（Hz）	0~400Hz
载波频率（kHz）	1.0～15kHZ
控制方式	空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式
电机类型	异步电机、永磁同步电机
调速比	1：200（无PG矢量控制）
调速比	1：1000（有PG矢量控制）
速度控制精度	±0.2%（无PG矢量控制），
速度控制精度	±0.02%（有PG矢量控制）
速度波动	± 0.3%（无PG矢量控制）
速度波动	±0.02%（有PG矢量控制）
转矩响应	<20ms（无PG矢量控制）
转矩响应	<10ms（有PG矢量控制）
转矩控制精度	± 10%（无PG矢量控制）
转矩控制精度	± 5%（有PG矢量控制）
起动转矩	0.25Hz/150%（异步电机无PG矢量控制）
	2.5 Hz/150%（同步电机无PG矢量控制）
	0Hz/200%（有PG矢量控制）
过载能力	150%过载1分钟，每5分钟允许过载1分钟。
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS-DP通讯设定、PROFINET通讯设定、ETHERCAT通讯设定等
	频率设定方式	实现设定的组合和设定通道的切换
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	转速追踪功能	实现对旋转中的电机的无冲击平滑启动
	保护功能	对地短路、相间短路、过流、过压、欠压、过温、输入缺相、过载、过热、输出缺相、通讯故障、失速、编码器故障等30多种保护功能
外围接口	模拟输入	2路，AI1：0~10V/0~20mA， AI2：-10~10V
	模拟输入	分辨率：不大于20mV
	模拟输出	1路，AO1：0~10V /0~20mA
	数字输入	4路普通输入，最大频率1kHz，直流内部阻抗：3.3kΩ
	1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出
		RO1A常开，RO1B常闭，RO1C公共端
		RO2A常开，RO2B常闭，RO2C公共端
		触点容量：3A/AC250V，1A/DC30V
	通讯接口	1路RS485通讯接口，支持Modbus通讯协议 1路CAN通讯接口，用于同步控制
	扩展接口	2个扩展接口：SLOT1、SLOT2
	扩展接口	可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
其它	安装方式	支持壁挂式、法兰式、落地式安装三种方式
	制动单元	380V 37kW（含）以下标配内置，45～110kW选配内置，132kW（含）以上及660V全功率选配外置
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	污染等级	2级
	冷却方式	强制风冷
