项目

名称

技术指标

性能控制

控制方式

闭环矢量控制

速度控制精度

闭环矢量控制：±0.05%

起动转矩

闭环矢量控制：0Hz~180%

频率分辨率

0.01Hz

电流分辨率

0.01A

主要功能

交流永磁同步机下，支持带载方式下自动调谐电机参数和编码器零点位置

支持普通ABZ编码器方式下得交流永磁同步机闭环矢量控制

磁通矢量控制下支持自动转矩提升、手动转矩提升、过励磁等功能

支持距离全脉冲控制方式

支持门宽自学习功能

支持自动演示功能

支持遇阻自动识别功能

驱动器过载保护：额定电流150% 60秒保护、180% 10秒钟保护

支持驱动器过压保护、欠压保护、过流保护、输出缺相保护、相间短路保护等保护功能

环境要求

安装环境

光观梯内，不受阳光直晒；无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、盐份等

海拔高度

低于1000米以下时，可以运行在其额定功率；高于1000米请降额使用

环境温度

-10℃~+40℃(环境温度在40℃~50℃时，请降额使用)

湿度

小于95%RH，无水珠凝结

振动

小于5.9m/s2(0.6g)

存储温度

-20℃~+60℃

散热方式

采用散热片自冷方式

防护等级

IP20

存储场所

存放在干净、干燥的室内场所

运输工具

在标准包装箱中，可采用汽车、火车、飞机、轮船等相近的工具运输

运输振动

正弦振动9~200Hz时，15m/s2(1.5g)

名称

 技术指标

 名称

技术指标

额定电流：

1.1A

额定转矩：

2.7N.m

额定电压：

50V

额定频率：

24Hz

额定转速：

180rpm

额定功率：

50W

直流线电阻(35℃)：

20.5Ω

D轴相电感(35℃)：

25.9mH

Q轴相电感(20℃)：

2.82mH

极对数：

8

工作制：

S3

使用环境：

-25℃~+50℃

绝缘等级：

B

防护等级：

IP54

产品名称

产品型号

外形尺寸(mm)

安装尺寸(mm)

安装孔径(mm)

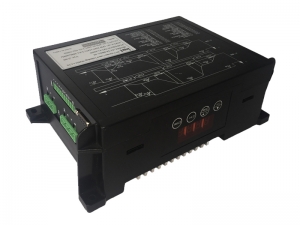

门机一体化控制器

EC10-0R2G-S2

200×140×73

196×127

Φ5

永磁同步电机

DL120-S16

116×116×85

96×96

Φ8
